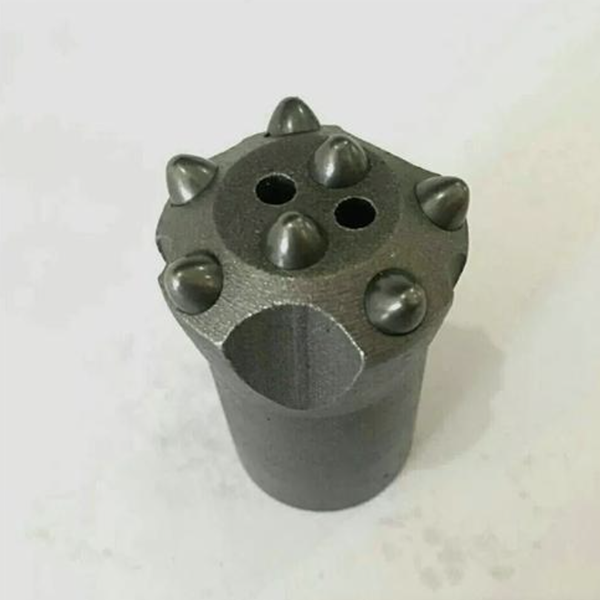

बटन बिट निर्माण प्रक्रियाएं और कनेक्शन प्रकार
चट्टान ड्रिलिंग के एक महत्वपूर्ण घटक के रूप में, बटन बिट ड्रिलिंग दक्षता, टिकाऊपन और सेवा जीवन में प्रत्यक्ष भूमिका निभाता है। इसकी निर्माण प्रक्रिया उत्पाद की गुणवत्ता और घिसाव प्रतिरोध को काफी हद तक निर्धारित करती है, जबकि इसके कनेक्शन का प्रकार उपकरण अनुकूलता और परिचालन स्थिरता को प्रभावित करता है। बटन बिट का चयन करते समय, खरीदार और ऑपरेटर अक्सर इन दो कारकों पर विशेष ध्यान देते हैं। नीचे उद्योग में उपयोग की जाने वाली दो प्रमुख निर्माण विधियों और सबसे आम कनेक्शन प्रकारों के लिए एक व्यावहारिक मार्गदर्शिका दी गई है।
बटन बिट्स के निर्माण की दो मुख्य प्रक्रियाएँ
वर्तमान में, बटन बिट्स के निर्माण की दो सबसे आम प्रक्रियाएं ब्रेज़िंग और कोल्ड प्रेसिंग हैं। मुख्य अंतर उत्पादन विधि और अंतिम उत्पाद के प्रदर्शन में निहित हैं। सामान्य तौर पर, कोल्ड प्रेस्ड बटन बिट्स ब्रेज़्ड बटन बिट्स की तुलना में उच्च गुणवत्ता प्रदान करते हैं।
1. ब्रेज़्ड बटन बिट्स
ब्रेज़िंग प्रक्रिया एक पारंपरिक निर्माण विधि है। इस प्रक्रिया में, टंगस्टन कार्बाइड के बटनों को ब्रेज़िंग तकनीक के माध्यम से बिट बॉडी से जोड़ा जाता है।
इस विधि से कई व्यावहारिक लाभ मिलते हैं:
अपेक्षाकृत सरल उत्पादन चरण,
छेद की सटीकता और बटन के आकार के लिए कम आवश्यकताएं,
मानक अनुप्रयोगों के लिए आसान विनिर्माण।
इन विशेषताओं के कारण, ब्रेज़्ड बटन बिट्स का उपयोग आमतौर पर बुनियादी चट्टान ड्रिलिंग अनुप्रयोगों में किया जाता है, जैसे कि:
खानों में द्वितीयक चट्टान तोड़ना,
छोटी सुरंग या सुरंग की खुदाई,
सामान्य निम्न से मध्यम स्तर के ड्रिलिंग कार्य।
हालांकि, ब्रेज़िंग की कुछ सीमाएँ भी हैं। गर्म करने की प्रक्रिया से ऊष्मीय तनाव उत्पन्न हो सकता है, जिससे बिट बॉडी में हल्का विरूपण आ सकता है। यदि प्रक्रिया को ठीक से नियंत्रित नहीं किया जाता है, तो अपूर्ण ब्रेज़िंग या वेल्ड दोष जैसी समस्याएँ उत्पन्न हो सकती हैं। लंबे समय तक उच्च-प्रभाव वाले कार्य परिस्थितियों में, बिट के ढीले होने या गिरने की संभावना अधिक होती है, जिससे बिट का सेवा जीवन कम हो जाता है।
2. कोल्ड-प्रेस्ड बटन बिट्स
उच्च गुणवत्ता वाले बटन बिट्स के लिए कोल्ड-प्रेस प्रक्रिया मुख्य विकल्प है।
इस विधि में बटन और बटन होल के बीच सटीक इंटरफेरेंस फिट की गणना आवश्यक होती है। फिर बाहरी बल का उपयोग करके कार्बाइड बटन को होल में दबाया जाता है, और आसपास के स्टील के प्रत्यास्थ-प्लास्टिक विरूपण से एक बहुत मजबूत यांत्रिक बंधन बनता है।
कोल्ड-प्रेस प्रक्रिया, ब्रेज़िंग की तुलना में कहीं अधिक सख्त है। प्रत्येक चरण में उच्च परिशुद्धता की आवश्यकता होती है, जो अक्सर माइक्रोन स्तर की होती है। चूंकि इसमें उच्च तापमान पर तापन शामिल नहीं होता है, इसलिए बिट बॉडी और कार्बाइड बटन दोनों के मूल गुणों को अधिकतम सीमा तक संरक्षित किया जा सकता है, जिससे तापीय विरूपण और सामग्री क्षति से बचा जा सकता है।
ब्रेज़्ड बिट्स की तुलना में, कोल्ड-प्रेस्ड बटन बिट्स निम्नलिखित लाभ प्रदान करते हैं:
उच्चतर कनेक्शन शक्ति,
बेहतर संरचनात्मक स्थिरता,
बटन खोने या टूटने का जोखिम कम होता है।
बहुत लंबी सेवा अवधि।
इसी कारणवश, उच्च स्तरीय और भारी-भरकम चट्टान ड्रिलिंग कार्यों के लिए कोल्ड-प्रेस्ड बटन बिट्स को आमतौर पर पसंदीदा विकल्प माना जाता है।
बटन बिट्स के सामान्य कनेक्शन प्रकार
बटन बिट्स के लिए मुख्य कनेक्शन प्रकार निम्नलिखित हैं:
टेपर्ड कनेक्शन
आर-थ्रेड कनेक्शन
टी-थ्रेड कनेक्शन
प्रत्येक प्रकार के कनेक्शन का उद्देश्य ड्रिल रॉड और रॉक ड्रिल के साथ सटीक मिलान सुनिश्चित करना है, साथ ही प्रभाव ऊर्जा और घूर्णी टॉर्क को कुशलतापूर्वक संचारित करना है।
1. टेपर्ड कनेक्शन
टेपर वाले इस कनेक्शन की संरचना सरल है और इसे लगाना और निकालना आसान है। यह बिट को अपनी जगह पर सुरक्षित रखने के लिए टेपर वाली सतहों के बीच घर्षण बल पर निर्भर करता है।
इसके मुख्य लाभ निम्नलिखित हैं:
सरल डिजाइन,
बिट को जल्दी से बदलना,
क्षेत्र में सुविधाजनक संचालन।
टेपर्ड बटन बिट्स का उपयोग आमतौर पर न्यूमेटिक रॉक ड्रिल के साथ किया जाता है और ये हल्के से मध्यम स्तर के ड्रिलिंग कार्यों के लिए उपयुक्त होते हैं। हालांकि, कनेक्शन की मजबूती सीमित होने के कारण, टेपर्ड कनेक्शन आमतौर पर भारी कार्यों के लिए अनुशंसित नहीं होते हैं।
2. आर-थ्रेड कनेक्शन
आर-थ्रेड कनेक्शन उद्योग में सबसे व्यापक रूप से उपयोग किए जाने वाले कनेक्शन प्रकारों में से एक है।
इसके फायदों में शामिल हैं:
अत्यधिक बहुमुखी प्रतिभा,
विभिन्न रॉक ड्रिलिंग मशीनों के साथ अनुकूलता,
मध्यम कनेक्शन शक्ति,
सुविधाजनक रीग्राइंडिंग और बिट रिप्लेसमेंट।
अपने संतुलित प्रदर्शन के कारण, आर-थ्रेड बटन बिट्स का व्यापक रूप से उपयोग निम्नलिखित में किया जाता है:
भूमिगत खनन,
खुली खदानें,
मध्यम से उच्च तीव्रता वाले चट्टान ड्रिलिंग ऑपरेशन।
3. टी-थ्रेड कनेक्शन
टी-थ्रेड कनेक्शन उच्च-शक्ति ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसकी थ्रेड संरचना विशेष रूप से निम्नलिखित के प्रति अधिक प्रतिरोध प्रदान करने के लिए इंजीनियर की गई है:
प्रभाव,
विरूपण,
भारी कार्यभार।
टी-थ्रेड बटन बिट्स का उपयोग आमतौर पर भारी चट्टान ड्रिलिंग उपकरणों के साथ किया जाता है और ये निम्नलिखित जैसी कठिन परिस्थितियों के लिए उपयुक्त होते हैं:
बड़ी खुली खदानें,
सुरंग निर्माण,
अन्य कठिन चट्टान ड्रिलिंग वातावरण।
मुख्य कमियां यह हैं कि टी-थ्रेड कनेक्शनों के लिए उच्च मशीनिंग सटीकता की आवश्यकता होती है और उत्पादन लागत अधिक होती है, लेकिन वे कठिन परिस्थितियों में बेहतर प्रदर्शन प्रदान करते हैं।
सही बटन बिट का चुनाव कैसे करें
बटन बिट की निर्माण प्रक्रिया और कनेक्शन का प्रकार सीधे तौर पर उसके सेवा प्रदर्शन और उपयुक्त अनुप्रयोग क्षेत्र को निर्धारित करता है।
एक सामान्य दिशानिर्देश के रूप में:
बुनियादी, कम से मध्यम तीव्रता वाली ड्रिलिंग के लिए, टेपर्ड या आर-थ्रेड कनेक्शन वाले ब्रेज़्ड बटन बिट्स आमतौर पर एक व्यावहारिक विकल्प होते हैं।
भारी और चुनौतीपूर्ण ड्रिलिंग कार्यों के लिए, टी-थ्रेड या आर-थ्रेड कनेक्शन वाले कोल्ड-प्रेस्ड बटन बिट्स आमतौर पर बेहतर विकल्प होते हैं।
इन अंतरों को समझने से उपयोगकर्ताओं को अपने उपकरण के प्रकार और कार्य परिस्थितियों के अनुसार सही बिट चुनने में मदद मिल सकती है। सही चयन से ड्रिलिंग दक्षता बढ़ती है, परिचालन लागत कम होती है और बेमेल उत्पादों के कारण होने वाले अनावश्यक उपकरण क्षति या परियोजना में देरी से बचा जा सकता है।
निष्कर्ष
बटन बिट का प्रदर्शन न केवल कार्बाइड बटनों पर निर्भर करता है, बल्कि उत्पाद के निर्माण प्रक्रिया और कनेक्शन डिज़ाइन पर भी निर्भर करता है। चाहे आप ब्रेज़्ड या कोल्ड-प्रेस्ड बिट चुनें, या टेपर्ड, आर-थ्रेड और टी-थ्रेड कनेक्शनों में से चयन करें, महत्वपूर्ण बात यह है कि बिट को वास्तविक ड्रिलिंग कार्य के अनुरूप चुना जाए।
एक अच्छी तरह से चुना गया बटन बिट चट्टान ड्रिलिंग की दक्षता में सुधार कर सकता है, सेवा जीवन को बढ़ा सकता है और विभिन्न खनन और निर्माण वातावरणों में अधिक स्थिर संचालन सुनिश्चित कर सकता है।
