परक्युसिव-रोटरी ड्रिलिंग की व्याख्या: चट्टान को घुमाते समय उस पर प्रहार करने से सब कुछ कैसे बदल गया
अगर आपने कभी रोटरी रिग से कठोर ग्रेनाइट में छेद किया है, तो आप उस अनुभव को जानते होंगे। बिट घूमता है, वजन नीचे की ओर दबाव डालता है, लेकिन कुछ खास नहीं होता। छेद करने की गति घटकर मिलीमीटर प्रति मिनट हो जाती है। बिट पर चिकनाई जम जाती है। टीम के सदस्य अपने फोन देखने लगते हैं।
अब उसी चट्टान की कल्पना कीजिए, लेकिन इस बार छेद के तल पर एक हथौड़ा है, जो बिट को एक सेकंड में पचास बार चट्टान में ठोक रहा है, जबकि उसके ऊपर एक रस्सी घूम रही है। यही है परक्युसिव-रोटरी ड्रिलिंग। और कठोर चट्टान में, यह न केवल तेज़ है, बल्कि अक्सर यह एक सफल परियोजना और मीटर के हिसाब से पैसे बर्बाद करने वाली परियोजना के बीच का अंतर होता है।
यह किससे संबंधित है
घूर्णन और आघात के संयोजन का विचार नया नहीं है। यूरोपीय ड्रिलर 1800 के दशक की शुरुआत में ही इस पर प्रयोग कर रहे थे। चीन के भूविज्ञान मंत्रालय ने 1958 में इस पर गंभीर शोध शुरू किया और 1970 के दशक में हाइड्रोलिक और न्यूमेटिक प्रणालियों के परिपक्व होने के साथ ही इस तकनीक का तेजी से विकास हुआ। इसका आकर्षण सीधा था: कठोर चट्टानों में, केवल घूर्णन से ही खुरच मिलती है। आघात जोड़ने से वे टूट जाती हैं।
हथौड़े से उत्पन्न प्रभाव तरंग, बिट पर अक्षीय भार और ड्रिल हेड से उत्पन्न घूर्णी बल, ये तीनों बल एक साथ बिट पर पहुंचते हैं। इस प्रभाव से बिट के आगे की चट्टान में सूक्ष्म दरारें उत्पन्न होती हैं। प्रत्येक प्रहार के साथ घूर्णन बिट को नई चट्टान की ओर निर्देशित करता है। फीड प्रेशर बिट को चट्टान से जोड़े रखता है, जिससे प्रभाव ऊर्जा स्ट्रिंग से वापस ऊपर जाने के बजाय वास्तव में चट्टान में समाहित हो जाती है।
इसका परिणाम यह हुआ कि कठोर संरचनाओं में प्रवेश दर अधिक रही, बिट बदलने के बीच का अंतराल लंबा रहा, छेद सीधे हुए (क्योंकि आघातकारी क्रिया शुद्ध घूर्णन की तुलना में विचलन का बेहतर प्रतिरोध करती है), और प्रति मीटर लागत काफी कम हो गई।
हथौड़ा चलाने के दो तरीके
हथौड़े को शक्ति प्रदान करने वाले कारक के आधार पर आघात-घूर्णन प्रणालियों को दो श्रेणियों में विभाजित किया गया है:
हाइड्रोलिक-चालित (तरल-चालित) प्रणालियाँड्रिलिंग द्रव (कीचड़ या पानी) का उपयोग किया जाता है, जिसे ड्रिल स्ट्रिंग के माध्यम से पंप किया जाता है ताकि कोर बैरल या बिट के ऊपर लगे पिस्टन हैमर को चलाया जा सके। यही द्रव हैमर को शक्ति प्रदान करते हुए कतरनों को भी बाहर निकाल देता है। ये प्रणालियाँ खनिज अन्वेषण और भू-तकनीकी ड्रिलिंग में आम हैं, विशेष रूप से तब जब कोर पुनर्प्राप्ति के लिए छेद को साफ रखना आवश्यक हो। इन्हें वायरलाइन कोरिंग के साथ भी जोड़ा जा सकता है, जहाँ हैमर और आंतरिक ट्यूब असेंबली को रॉड स्ट्रिंग में गिरा दिया जाता है और एक तार पर लगे ओवरशॉट के साथ वापस खींच लिया जाता है - प्रत्येक कोर रन के लिए पूरी स्ट्रिंग को ट्रिप करने की आवश्यकता नहीं होती है।

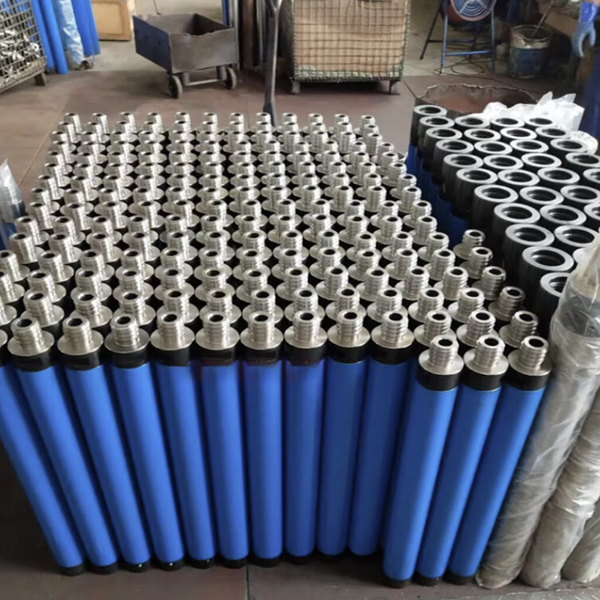

वायवीय-चालित प्रणालियाँडाउन-द-होल (डीटीएच) का मतलब ज्यादातर लोग संपीड़ित हवा के इस्तेमाल से समझते हैं। हथौड़ा छेद के तल पर बिट के ठीक पीछे लगा होता है। हवा पिस्टन को चलाती है और निकलने वाली हवा एनुलस में कतरनों को ऊपर की ओर धकेल देती है। डीटीएच सिस्टम का इस्तेमाल ब्लास्ट-होल ड्रिलिंग, पानी के कुएं की ड्रिलिंग और निर्माण कार्यों में सबसे ज्यादा होता है, जहां छेद का व्यास बड़ा होता है और हवा का इस्तेमाल व्यावहारिक होता है। ये हाइड्रोलिक हथौड़ों की तुलना में प्रति प्रहार अधिक ऊर्जा उत्पन्न करते हैं और कठोर, घर्षणयुक्त चट्टानों में असाधारण रूप से अच्छा प्रदर्शन करते हैं।
आवृत्ति श्रेणियां: तेज़ टैपिंग बनाम ज़ोरदार हिटिंग
सभी परकशन हैमर एक ही तरीके से काम नहीं करते। इन्हें दो आवृत्ति वर्गों में विभाजित किया जाता है, और आप किस वर्ग का उपयोग करते हैं, यह निर्धारित करता है कि आप किस प्रकार का बिट चलाते हैं:
उच्च आवृत्ति वाले हथौड़े (40 हर्ट्ज़ से ऊपर - प्रति सेकंड 40 से अधिक प्रहार)ये तेज़ गति से काम करने वाले हथौड़े हैं। ये प्रति प्रहार कम ऊर्जा प्रदान करते हैं, लेकिन बहुत तेज़ गति से। उच्च आवृत्ति मोड में, चट्टान तोड़ने की प्राथमिक क्रियाविधि अभी भी घूर्णन है - प्रभाव बिट के चेहरे को ताज़ा रखकर और कठोर संरचनाओं में बिट को घिसने से रोककर सहायता करता है। ये हथौड़े डायमंड बिट्स के साथ काम करते हैं, जहाँ काटने की क्रिया हीरे द्वारा चट्टान को चीरने से होती है और प्रभाव मैट्रिक्स को पॉलिश होने से रोकता है।
कम आवृत्ति वाले हथौड़े (40 हर्ट्ज़ से नीचे)ये हथौड़े सबसे शक्तिशाली होते हैं। प्रति सेकंड प्रहारों की संख्या कम होती है, लेकिन प्रत्येक प्रहार में काफी अधिक ऊर्जा होती है। इस मोड में, प्रभाव ही चट्टान तोड़ने का मुख्य तंत्र है और घूर्णन मुख्य रूप से बिट को निर्देशित करता है। ये हथौड़े टंगस्टन कार्बाइड इंसर्ट बिट्स के साथ काम करते हैं - बड़े कार्बाइड बटन बिना टूटे उच्च एकल- प्रहार ऊर्जा को अवशोषित और संचारित कर सकते हैं, जो आमतौर पर हीरे के खंड नहीं कर सकते।
फ्रीक्वेंसी का चयन निर्माण की कठोरता, बिट के प्रकार और आप किस चीज को अनुकूलित कर रहे हैं, इस पर निर्भर करता है: प्रवेश दर या बिट का जीवनकाल।
औजारों की खरीद के लिए यह सब क्यों मायने रखता है?
यदि आप किसी प्रोजेक्ट के लिए डीटीएच हैमर या बिट्स खरीद रहे हैं, तो परक्युसिव-रोटरी सिद्धांत मायने रखता है क्योंकि यह निर्धारित करता है कि क्या घिसता है और कैसे।
डीटीएच हैमर एक सटीक उपकरण है। पिस्टन एक सिलेंडर में चलता है जिसकी क्लीयरेंस इंच के हज़ारवें हिस्से में मापी जाती है। दूषित हवा, अपर्याप्त लुब्रिकेशन, या गलत दबाव पर चलने से न केवल प्रदर्शन कम होता है, बल्कि हैमर आंतरिक रूप से भी खराब हो जाता है। पिस्टन सिलेंडर को घिस देता है। चेक वाल्व जाम हो जाता है। बिट शैंक अपनी निर्धारित सीमा से बाहर हो जाता है। ये ऐसी विफलताएँ हैं जिन्हें टाला जा सकता है, लेकिन इनसे वास्तव में भारी नुकसान होता है।
बिट की हालत तो और भी बदतर है। डीटीएच बिट पर एक साथ झटके, घुमाव और घर्षणकारी हवा का दबाव पड़ता है। कार्बाइड बटन इतने मजबूत होने चाहिए कि एक ही झटके में लगने वाली तेज़ ऊर्जा से टूट न सकें और इतने कठोर हों कि तेज़ गति से गुजरने वाले कतरनों से होने वाले घर्षण से होने वाले नुकसान को झेल सकें। ये परस्पर विरोधी मांगें हैं, और यही कारण है कि अच्छे डीटीएच बिट महंगे होते हैं और सस्ते वाले बुरी तरह विफल हो जाते हैं।
निष्कर्ष
कठोर चट्टानों के लिए परक्युसिव-रोटरी ड्रिलिंग दशकों से सर्वमान्य तकनीक रही है। 1970 के दशक से भौतिकी में ज्यादा बदलाव नहीं आया है - बल्कि धातु विज्ञान, निर्माण की सटीकता और हैमर की विश्वसनीयता में सुधार हुआ है। हाइड्रोलिक और न्यूमेटिक, उच्च-आवृत्ति और निम्न-आवृत्ति के बीच चुनाव आपके छेद के व्यास, संरचना और इस बात पर निर्भर करता है कि आप कोरिंग कर रहे हैं या सिर्फ छेद बना रहे हैं।
यह जान लें कि आप किस श्रेणी का हैमर इस्तेमाल कर रहे हैं, उसके बिट्स को फ्रीक्वेंसी रेंज के अनुसार चुनें और हैमर का रखरखाव एक सटीक उपकरण की तरह करें। ऐसा करने से कठोर चट्टान पर काम करना कोई समस्या नहीं रहेगी, बल्कि यह आपके लिए एक सामान्य काम बन जाएगा।
