डायमंड डायरेक्शनल ड्रिल बिट्स: उच्च परिशुद्धता वाले लंबे छेद ड्रिलिंग के लिए एक व्यावहारिक मार्गदर्शिका
कोयला खदान सुरक्षा ड्रिलिंग और ट्रेंचलेस इंजीनियरिंग जैसे क्षेत्रों में, सैकड़ों या हजारों मीटर तक लंबी बोरहोल ड्रिल करना अक्सर आवश्यक होता है, और वह भी सटीक ड्रिलिंग बनाए रखते हुए। इन अनुप्रयोगों में, केवल तेजी से ड्रिलिंग करना ही पर्याप्त नहीं है। बोरहोल को निर्धारित मार्ग पर ही रहना चाहिए।
डायमंड डायरेक्शनल ड्रिल बिट्स की यही खासियत है। चट्टान को कुशलतापूर्वक तोड़ने और दिशात्मक नियंत्रण प्रदान करने की अपनी क्षमता के कारण, ये उच्च परिशुद्धता ड्रिलिंग परियोजनाओं के लिए आवश्यक उपकरण बन गए हैं।
डायमंड डायरेक्शनल ड्रिल बिट क्या है?
डायमंड डायरेक्शनल ड्रिल बिट एक विशेष प्रकार का ड्रिलिंग उपकरण है जिसे सटीक लंबी ड्रिलिंग के लिए डिज़ाइन किया गया है। इसके प्रमुख लाभ दिशात्मक मार्गदर्शन और विचलन नियंत्रण हैं।
परंपरागत ड्रिल बिट्स के विपरीत, यह अकेले काम नहीं करता है। इसका उपयोग आमतौर पर इनके साथ किया जाता है:
एक डाउनहोल मड मोटर,
ड्रिलिंग के दौरान माप लेने वाली एमडब्ल्यूडी प्रणाली (मेजरमेंट व्हाइल ड्रिलिंग)
और दिशात्मक ड्रिलिंग असेंबली का शेष भाग।
यह संयोजन बिट को चट्टान को कुशलतापूर्वक तोड़ने की अनुमति देता है, जबकि ड्रिलिंग सिस्टम लगातार बोरहोल के पथ की निगरानी और समायोजन करता रहता है। परिणामस्वरूप, यह एक ही समय में तीन प्रमुख लक्ष्यों को प्राप्त कर सकता है:
सटीक स्टीयरिंग,
बेहतर बोरहोल की सीधीपन,
उच्च ड्रिलिंग दक्षता।
यही कारण है कि डायमंड डायरेक्शनल ड्रिल बिट्स का व्यापक रूप से कोयला खनन, भूवैज्ञानिक अन्वेषण और ट्रेंचलेस ड्रिलिंग में उपयोग किया जाता है, जहां बोरहोल की सटीकता महत्वपूर्ण होती है।
डायमंड डायरेक्शनल ड्रिल बिट्स क्यों महत्वपूर्ण हैं?
पारंपरिक डायमंड बिट के उन्नत संस्करण के रूप में, डायमंड डायरेक्शनल ड्रिल बिट डायमंड सामग्री के मूल लाभों को विरासत में प्राप्त करता है:
उच्च कठोरता,
उत्कृष्ट घिसाव प्रतिरोध,
लंबी सेवा आयु।
साथ ही, इसकी संरचना दिशात्मक ड्रिलिंग के लिए अनुकूलित है। अधिकांश डिज़ाइनों में बिना हिलने-डुलने वाले पुर्जों वाला एक-टुकड़ा बॉडी होता है, जो बिट को निम्नलिखित क्षमताएँ प्रदान करता है:
उच्च संरचनात्मक मजबूती,
विफलता के कम बिंदु,
जटिल संरचनाओं में बेहतर विश्वसनीयता।
दिशात्मक डायमंड ड्रिलिंग तकनीक को 1980 के दशक के दौरान पेश की गई ड्रिलिंग इंजीनियरिंग में प्रमुख नवाचारों में से एक माना जाता था, और आज ये बिट्स उच्च-सटीकता वाले बोरहोल निर्माण के लिए अपरिहार्य उपकरण बन गए हैं।
डायमंड डायरेक्शनल ड्रिल बिट्स के मुख्य प्रकार
विभिन्न प्रकार की संरचनाओं के लिए अलग-अलग बिट संरचनाओं की आवश्यकता होती है। व्यावहारिक ड्रिलिंग में, तीन सबसे सामान्य प्रकार हैं:
पीडीसी दिशात्मक ड्रिल बिट्स
संसेचित हीरा दिशात्मक ड्रिल बिट्स
सतह पर जड़े हीरे के दिशात्मक ड्रिल बिट्स
प्रत्येक प्रकार के अपने-अपने फायदे और अनुशंसित अनुप्रयोग क्षेत्र हैं।

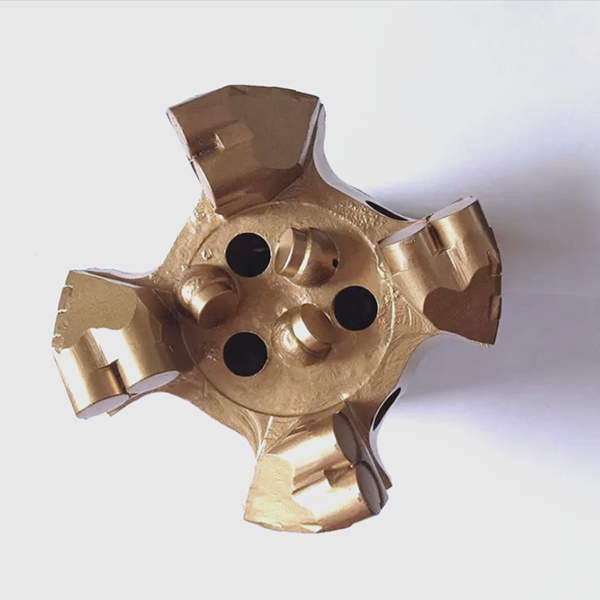

1. पीडीसी दिशात्मक ड्रिल बिट्स
पीडीसी दिशात्मक ड्रिल बिट्स आज बाजार में सबसे व्यापक रूप से उपयोग किए जाने वाले और सबसे आम प्रकार के बिट्स हैं। ये नरम से मध्यम-कठोर संरचनाओं में विशेष रूप से प्रभावी होते हैं।
इनकी कटिंग संरचना पीडीसी कटर, या पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट कटर पर आधारित है, जो निम्नलिखित को संयोजित करती है:
हीरे की अत्यधिक कठोरता,
सीमेंटेड कार्बाइड की कठोरता।
इससे बिट को उत्कृष्ट घिसाव प्रतिरोध और प्रभाव प्रतिरोध मिलता है।
पीडीसी दिशात्मक बिट मुख्य रूप से निम्नलिखित के लिए उपयुक्त हैं:
नरम से मध्यम कठोर संरचनाएं,
अपेक्षाकृत समरूप भूमि,
ऐसी संरचनाएं जिनमें बड़े कंकड़ या अत्यधिक अपघर्षक कण न हों,
कोयला युक्त संरचनाएं,
शेल,
बलुआ पत्थर।
वास्तविक दुनिया के अनुप्रयोगों में, वे अक्सर निम्नलिखित के लिए पहली पसंद होते हैं:
कोयला खदानों में गैस निकासी के लिए बोरहोल,
जल अन्वेषण और जल निकासी छेद,
अन्य दिशात्मक ड्रिलिंग कार्य जिनमें उच्च दक्षता की आवश्यकता होती है।
इनके मुख्य लाभों में निम्नलिखित शामिल हैं:
तेज़ पैठ दर,
स्थिर दिशात्मक नियंत्रण,
लंबी सेवा आयु,
ड्रिलिंग की कुल लागत कम।
बिट ट्रिप्स को कम करने और ड्रिलिंग की गति को बढ़ाने के कारण, पीडीसी डायरेक्शनल बिट्स को नरम से मध्यम-कठोर संरचनाओं के लिए सबसे किफायती विकल्प माना जाता है।
2. संसेचित डायमंड डायरेक्शनल ड्रिल बिट्स
कठोर, अत्यधिक घर्षणशील और टूटी हुई चट्टानों के लिए इंप्रेग्नेटेड डायमंड डायरेक्शनल ड्रिल बिट्स सबसे उपयुक्त विकल्प हैं। इन्हें विशेष रूप से कठिन प्रकार की चट्टानों को संभालने के लिए डिज़ाइन किया गया है, जैसे कि:
चकमक पत्थर,
क्वार्टजाइट,
ग्रेनाइट,
अन्य अत्यंत कठोर और अपघर्षक संरचनाएं।
इनकी प्रमुख विशेषता यह है कि हीरे के बारीक कण मैट्रिक्स के पूरे भाग में समान रूप से जड़े होते हैं। ड्रिलिंग के दौरान मैट्रिक्स के घिसने से हीरे के नए धारदार किनारे लगातार सामने आते रहते हैं। इससे स्वतः तीक्ष्णता उत्पन्न होती है।
इस डिज़ाइन के कारण, संसेचित दिशात्मक बिट्स निम्नलिखित लाभ प्रदान करते हैं:
अत्यधिक मजबूत घिसाव प्रतिरोध,
उत्कृष्ट प्रभाव प्रतिरोध,
कठोर संरचनाओं में स्थिर ड्रिलिंग प्रदर्शन,
कटर के टूटने या खो जाने का जोखिम कम होता है।
हालांकि उनकी प्रारंभिक प्रवेश दर पीडीसी बिट्स की तुलना में कम हो सकती है, लेकिन वे उन संरचनाओं में कहीं बेहतर प्रदर्शन करते हैं जहां पारंपरिक कटर बहुत जल्दी घिस जाते हैं या समय से पहले ही खराब हो जाते हैं।
3. सरफेस-सेट डायमंड डायरेक्शनल ड्रिल बिट्स
सतह पर लगाए जाने वाले डायमंड डायरेक्शनल ड्रिल बिट्स मध्यम कठोर और अपेक्षाकृत अक्षुण्ण चट्टानों के लिए एक संतुलित विकल्प हैं, जैसे कि:
चूना पत्थर,
डोलोमाइट,
अन्य स्थिर मध्यम-कठोर चट्टान परतें।
इस डिजाइन में, हीरे के बड़े कण बिट मैट्रिक्स की सतह पर नियमित रूप से व्यवस्थित होते हैं, जो बिट को अच्छा कटर एक्सपोजर और अपेक्षाकृत तेज ड्रिलिंग गति प्रदान करता है।
इनके मुख्य लाभों में निम्नलिखित शामिल हैं:
मध्यम-कठोर संरचनाओं में कुशल कटाई,
अच्छी भेदन क्षमता,
घिसने के बाद दोबारा ग्राइंड करना आसान हो जाता है।
कारखाने में मरम्मत और पुनः उपयोग की संभावना,
दीर्घकालिक परिचालन लागत कम।
हालांकि, इनकी प्रभाव प्रतिरोधक क्षमता अपेक्षाकृत सीमित होती है। इसी कारण, ये टूटी हुई संरचनाओं या नरम-कठोर परतों के लिए आदर्श नहीं हैं। ये अधिक स्थिर भूवैज्ञानिक स्थितियों वाली संरचनाओं में दिशात्मक ड्रिलिंग के लिए बेहतर उपयुक्त हैं।
सही डायमंड डायरेक्शनल ड्रिल बिट का चुनाव कैसे करें
सही बिट का चुनाव मुख्य रूप से निर्माण की स्थितियों पर निर्भर करता है। एक सरल नियम यह है:
नरम से मध्यम कठोर चट्टानों के लिए पीडीसी दिशात्मक ड्रिल बिट्स चुनें।
कठोर और अत्यधिक घर्षणशील सतहों के लिए, संसेचित हीरे से युक्त दिशात्मक ड्रिल बिट्स का चयन करें।
मध्यम कठोर और अपेक्षाकृत अक्षुण्ण चट्टानों के लिए सतह पर लगाए जाने वाले डायमंड डायरेक्शनल ड्रिल बिट्स का चयन करें।
सही प्रकार के बिट का चयन करने से अनावश्यक घिसाव, खराब दिशात्मक प्रदर्शन और कम ड्रिलिंग दक्षता से बचने में मदद मिलती है।
निष्कर्ष
सटीक दिशात्मक नियंत्रण और कुशल चट्टान तोड़ने की क्षमता के कारण, डायमंड डायरेक्शनल ड्रिल बिट्स आधुनिक ड्रिलिंग इंजीनियरिंग में आवश्यक उपकरण बन गए हैं।
चाहे काम में कोयला खदान से गैस की निकासी, जल नियंत्रण ड्रिलिंग, भूवैज्ञानिक अन्वेषण या बिना खाई के निर्माण शामिल हो, सही डायमंड डायरेक्शनल ड्रिल बिट ड्रिलिंग की सटीकता, दक्षता और परिचालन सुरक्षा में काफी सुधार कर सकता है।
पीडीसी, इम्प्रग्नेटेड और सरफेस-सेट डायरेक्शनल बिट्स के बीच के अंतर को समझकर, उपयोगकर्ता वास्तविक निर्माण स्थितियों के आधार पर अधिक सूचित विकल्प चुन सकते हैं और सुरक्षित, तेज और अधिक विश्वसनीय ड्रिलिंग परिणाम प्राप्त कर सकते हैं।
